Firma KAMÍR a Co. spol. s r.o., jejíž historie sahá až do roku 1991, se od svého založení specializuje na služby pro zemědělství. Za dobu své existence se stala předním dodavatelem chovatelských potřeb, přičemž nemalou část nabídky věnuje také potřebám pro pastevní způsoby chovu hospodářských zvířat. Jak by dobře zhotovený pastevní systém založený na elektrickém hrazení měl správně fungovat, popisuje následující článek. Detaily najdete v odkazu níže a rovněž v přiložené brožuře.

Jak funguje elektrické hrazení

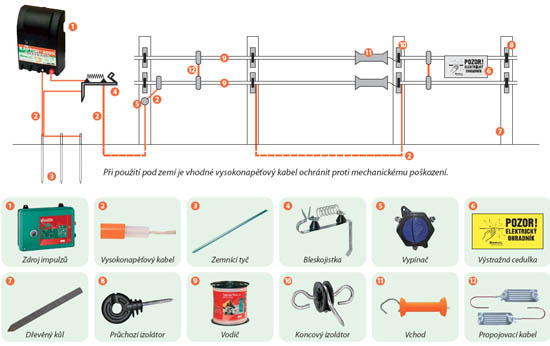

Elektrické hrazení se skládá z několika částí. Ze zdroje (A), který pravidelně vysílá elektrické impulsy, do jednoho nebo několika vodičů (B). Ty jsou izolovány od země izolátory (C) a dopravují impuls po ohradě. Izolátory jsou namontovány na sloupcích (D). Nedílnou součástí soustavy je i zem, která společně s uzemněním (E) zabezpečuje přenos impulsu zpět do přístroje, pokud dojde k dotyku zvířete s vodičem. To znamená, že při dotyku zvířete s vodičem, dostane zvíře sice nepříjemnou, ale ne životu nebezpečnou elektrickou ránu. Platí zásada, že zvíře, ale i člověk, musí mít možnost se od ohradníku vzdálit. Proto se nesmí používat ostnatý drát. Všechny části elektrického hrazení tvoří systém, kde musí každá část správně plnit svou funkci.

10 zásad pro správnou instalaci elektrického hrazení:
1. Udržujte, pokud možno, hrazení čisté od porostů (tráva, větve), neboť dochází ke „stahování“ impulsů do země a tím jednak ke snížení účinnosti hrazení. U bateriových typů dochází k nadměrné spotřebě zdroje - baterie.
2. Zajistěte perfektní uzemnění. Minimálně 1 m hluboko, popřípadě na několika místech. Je třeba vybrat co nejvlhčí stanoviště - zvyšuje se vodivost. Použijte nerezavý, dobře vodivý kov, zabezpečte vodivé propojení mezi zemnícími tyčemi navzájem a mezi vlastním zdrojem impulsů včetně kontaktů na přístroji. (Některé typy ohradníků mají již funkci signalizace kvality uzemnění).
3. Nespojujte plastová lanka jen uzly. Použijte alespoň měkký vázací drát, kterým spoj převážete. Pro pásky použijte originální spojky.
4. Vodiče ohradníku nesmí být nikde přerušené.
5. Používejte pouze dobře vodivý materiál. Použití vodičů s malým odporem je nutné především u dlouhých hrazení (přes 1 km vodiče).
6. Vodič a především zemnící tyč nesmí být rezaté - rez izoluje.
7. Nepoužívejte poškozené nebo nekvalitní izolátory - zde mohou být veliké ztráty.
8. Zajistěte dobré propojení mezi zdrojem a ohradou. Pro dokonalé spojení použijte vysokonapěťový kabel.
9. U bateriových zdrojů kontrolujte pravidelně stav baterie.
10. Mějte na paměti, že na každém místě hrazení musíte naměřit minimální napětí 2500 V. To je hodnota napětí, které překoná odpor kůže zvířat. U velkých zvířat je tato hodnota 3500 V. Pro velká zvířata používejte zdroje s energií impulsu vyšší než 1 J, pro ovce minimálně 3 J.

Otázky před výstavbou:
• Které zvíře chci v ohradě mít? (citlivé/méně citlivé)
• Jak silný je porost kolem pastvin?
• Chci mobilní nebo stálou ohradu?
• Délka vodičů - obvod a jejich počet?
• Jakou rozteč mezi kůly nebo tyčemi?
• Kolik bude mít ohrada rohů?
• Kolik bude mít ohrada vchodů?

Z čeho můžeme vybírat?
• Zdroj: 230 V síťový - bateriový 9 V - bateriový 12 V - solární - kombinace
• Sloupky: kůl z recyklovaného plastu, dřevěný, dřevěný mořený - plastová tyčka - laminátová tyčka - kovová tyčka
• Izolátory: na hřebík - s vrutem, průchozí - koncové - rohové - ke vchodu - napínací, pro drát a lanka - pro lano - pro pásku do 10, do 20 do 40 mm
• Vodič: ocelový drát, lanko - plastové lanko - lano 6 mm - páska 10, 20, 40 mm
• Příslušenství: bleskojistka - zemnící tyč - zkoušečka - naviják - cedulky - baterie

Spotřeba zdroje
U síťových zdrojů údaj uvádí, kolik wattů zdroj spotřebuje pro svůj provoz. Pokud potřebujete zjistit, za kolik hodin spotřebuje ohradník 1 kWh, vydělte číslo 1000 spotřebou ve wattech, například zdroj Minotor má spotřebu 7 W tedy 1000/7 = 142 hodin - tedy téměř 6 dnů. Při ceně energie okolo 3,5 Kč za kWh, jsou provozní náklady na energii u většiny síťových zdrojů pod 1 Kč za den.
U bateriových zdrojů je spotřeba uváděna v mA. Když budu chtít zjistit, kolik dnů má vydržet baterie, vydělíme kapacitu baterie v mAh spotřebou, například zdroj Mobil Power AN 3100 má spotřebu od 31 mA do 300 mA v závislosti na tom, zda jde na plný nebo snížený výkon a podle ztrát na vlastní ohradě. Pokud mám baterii 60Ah = 60 000 mAh / 31=1935 hodin => 80 dnů při minimální spotřebě, při maximální 60 000 / 300 = 200 hodin => 8 dnů při velkém zatížení. Z tohoto příkladu je patrné, jak těžké je odhadnout četnost nabíjení baterie, kdy dalším faktorem je kvalita samotné baterie. Interval dobíjení baterií je možné prodloužit přidáním solárního panelu.

Provozní napětí
Určité minimální provozní napětí je nutné proto, aby impulz překonal odpor kůže zvířete a proud tak mohl projít přes zvíře a zem zpět do zdroje a uzavřel se tak okruh. Samotné napětí ale nedává „ránu“, ale jen „otevírá bránu“ pro energii impulzu. Minimální napětí pro překonání odporu kůže zvířat je 2500 V u citlivých zvířat (kůň, pes), nad 3500 V je pro krávy, ovce. Pokud budeme počítat s určitou rezervou, je smysluplné mít na všech vodičích ohrady provozní napětí mezi 5000 a 8000 V. Vyšší napětí nemá význam, jen dochází k přepalování spojů při použití plastových lanek nebo pásek. Izolátory jsou konstruovány na 12.000 V, takže jakékoliv vyšší výstupní napětí ohradníku se stejně sníží díky propustnosti izolátorů.
Důležité je, mít na přívodu k ohradě stejné výstupní napětí jako na zdroji. Když je kvalitní přívod a na konci ohrady je výrazně nižší napětí než na jejím začátku, jsou nekvalitní vodiče nebo jejich spoje. Pokud naměříte všude nízké napětí, jsou vodiče a jejich spoje v pořádku, ale ohrada je někde přizemněna - dotýká se sloupků, země, porostu, popřípadě jsou prasklé izolátory.
Maximální napětí je dosaženo při mírném zatížení přístroje. Je uváděno výrobcem jako technický údaj a měří se osciloskopem. Běžnou zkoušečkou nelze přesně změřit.
Napětí při chodu na prázdno, napětí na svorce ohradníku bez připojené ohrady. Tento údaj kontrolujeme, pokud není na ohradě dostatečné napětí a při hledání příčiny potřebujeme vyloučit poruchu zdroje. Při měření zkoušečkami (digitální i doutnavkové) mohou být naměřené hodnoty, vzhledem k jejich přesnosti, ± 10%. Obdobnou nepřesnost mohou mít i digitální ukazatele na přístroji.
Napětí při odporu 500 Ω je napětí, které dává zdroj při sníženém odporu ohrady – porušení odizolování vodičů proti zemi. Snížený odpor ohrady mohou způsobovat nekvalitní izolátory nebo vodiče, které se dotýkají země, kůlů, jiných předmětů nebo porostu. Z hlediska napětí je tento údaj nejdůležitější při porovnání zdrojů mezi sebou.

Energie impulzu
Nabíjecí energie - údaj výrobce jakou energií jsou nabíjeny kondenzátory pro generování impulzu.
Maximální vybíjecí energie – nejdůležitější údaj o „síle“ zdroje ohradníku. Pokud si představíme ohradník jako kladivo, napětí zdroje je rychlost, jakou kladivo dopadá na hřebík, a energie je jeho hmotnost. Když budete mít malinké kladívko tak s ním velký hřebík nezatlučete i když se rozmáchnete, naopak s velkou palicí zatlučete velký hřebík i s minimálním rozmachem. Maximální energie je dnes evropskou normou omezena na 5 J při odporu ohrady 500Ω. Nové, inteligentní zdroje jsou schopny regulovat výstupní energii podle ztrát na ohradě.
Energie při sníženém výkonu – některé zdroje jsou vybaveny dvěma výstupy nebo i průběžnou regulací výstupní energie. U bateriových zdrojů to je z důvodu úspory spotřeby energie z baterie, u síťových zdrojů se tato funkce využívá v případě, že potřebuji použít silný ohradník na malou ohradu (např. přes zimu) a je zde zbytečné mít silné impulzy.

Orientační maximální délka vodičů
Teoretická délka podle normy je opravdu jen teoretická délka možné ohrady za ideálních podmínek s minimálním odporem vodičů.
Délka podle výše porostu může sloužit k orientačnímu přehledu, pro které ohrady je zdroj vhodný. I tyto údaje je dobré brát s určitou rezervou, neboť kromě porostu závisí délka možného hrazení také na počtu vodičů, jejich odporu a vodivosti spojů. Pokud použijete vodič s velkým odporem na dlouhou ohradu, nebude tento údaj odpovídat. Obecně platí, že pro ohrady délky nad 1000 m je nutné používat vodiče s odporem pod 1Ω na metr. Ztráty mohou také způsobovat nekvalitní izolátory. Čím slabší zdroj, tím kvalitnější vodiče a izolátory je třeba použít. Odpor ohrady proti zemi musí být co největší, naopak, odpor vodičů má být co nejmenší.

Počet zemnících tyčí
Uzemnění je jeden z nejdůležitějších prvků pro uzavření elektrického obvodu ohradníku. Proto, aby procházel proud ze země zpět do přístroje, musí být kvalitní vodivé uzemnění. Vzhledem k tomu, že suchá půda má omezené vodivé schopnosti, je třeba uzemnění instalovat na co nejvlhčím místě. Pro orientaci lze uvést, že na každé 2 J výkonu zdroje musí být instalován 1 m uzemnění. Aby měly další zemnící tyče smysl, musí být od sebe minimálně 3 m a musí být mezi sebou vodivě propojeny.

Počet sítí 50 m
Údaj uvádí maximální počet sítí OVINET nebo TITANNET s měděným vodičem v horním lanku, který je možné napojit na určitý zdroj.

Konfigurátor elektrických ohradníků
Pořizujete nový elektrický ohradník a nevíte, co všechno nakoupit? Přesně pro tento účel pracovníci firmy KAMÍR vyvinuli konfigurátor elektrických ohradníků. V jednoduchém formuláři vyplníte své požadavky a ve vteřině vám vytvoří kompletní sadu, obsahující všechny potřebné součásti a materiál na míru. Nemusíte být inženýři ani elektrikáři, všechno spočítají za vás. Vyzkoušejte na www.vseprofarmu.cz.

KOMPLETNÍ BROŽURA VĚNUJÍCÍ SE ELEKTRICKÝM HRAZENÍM KE STAŽENÍ:

Elektrická hrazení.pdf, 3 MB
